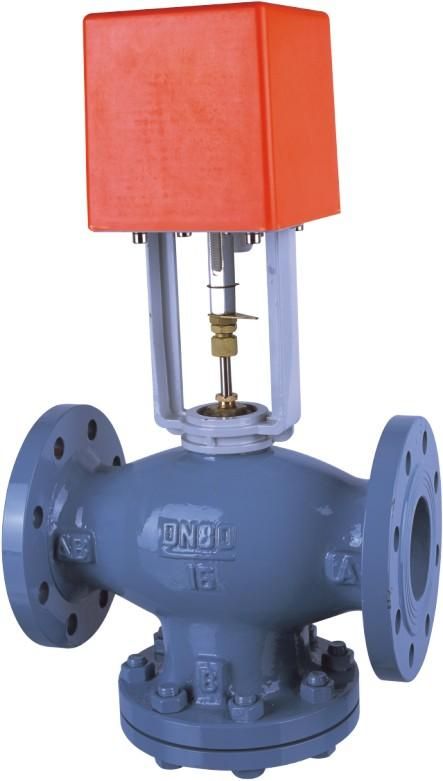

??VB-3000/7000系列閥門配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛用于中央空調，采暖、水處理、工業加工行業等系統的流體控制。
材質說明和技術數據
說明 VB-7000常規閥 VB-7000V高溫閥（蒸汽閥）
材料 閥體/閥蓋 HT250 HT250/Q235A
閥座 黃銅 不銹鋼
閥桿密封件 聚四氟乙稀擋環＋丁腈橡膠O型密封圈 聚四氟乙稀擋環＋丁腈橡膠O型密封圈
閥板/閥瓣 鑄造黃銅 高強度鑄造黃銅＋不銹鋼閥座
閥桿 iCr18Ni9(AIS1302)φ9不銹鋼
承壓 1.6MPa 1.6MPa
工作介質 水 水/蒸汽
流體溫度 -10～95℃ -10～180℃
聯接方式 PN1.6法蘭
流速特性 等百份比/線性
泄漏量 少于Kv值的0.05％
工作原理
本系統適用于空調系統的新風機組冬/夏季溫度控制。
由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV-1組成送風溫度控制系統，安裝在送風管道的TE-1把檢
測到的溫度信號傳送至TC-1，由TC-1將TE-1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV-1的開度連接可調，
終使TE-1測量的環境溫度保持在設定的溫度范圍內。
空氣壓差開關DPS-1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS-1
的設定值時，微動開關運作，發出報警信號。
當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂
盤管。
SW-1為內置冷/暖運行狀態的轉換。
| |  代 號 | 型 號 | 說 明 | TE-1 | TSC-8212-103B34 | 風管式溫度傳感器 | TC-1 | TC-8312-11K | 比例積分溫度控制器，0~80℃ | TV-1 | AV/AB | 電動兩通閥 | DA-1 | AM24/AM220 | 風閥驅動器 開/關 | DPS-1 | P33AB | 空氣壓差 開/關 | TX-1 | TR40 | 變壓器，220/24VAC，40VA | TS-1 | A11D | 低溫斷路恒溫器，帶手動復位按鈕 | SW-1 | —— | 遠程冬夏季轉換開關 |
|
